GOODMAN LENS
FOR ESS CROSSBOW

-イーエスエス クロスボウ用グッドマン調光レンズ-


ESS軍用サングラスの中でも絶大な人気を誇るCROSSBOW(クロスボウ)。米軍でも採用され、昨今自転車競技などでも多く使用されております。このESSのクロスボウに、そしてサングラスのカスタム用レンズを展開する新レンズレーベル「グッドマン レンズ マニファクチュア」から、ご要望を多く頂戴しておりました待望のCROSSBOW用調光レンズが発売開始となりました!また、従来の調光レンズに加え、偏光調光という2つの機能性を持たせたスペシャルレンズや、ESSではサポートしていないスペシャルミラーレンズなど、豊富なバリエーションであなたに本当に見たい視界を映し出してくれます。ESS CROSSBOWの可能性を広げてくれるこのGOODMAN調光レンズ。他にはない新たな境地を切り開いてくれるニューカテゴリーレンズです!

GOODMAN偏光調光レンズ価格表(ESS CROSSBOW用)
※この価格はレンズのみの価格となります。CROSSBOW本体は別途お買い求めください。
偏光調光グレー(度なし) \15,120

GOODMAN調光レンズ価格表(ESS CROSSBOW用)
※この価格はレンズのみの価格となります。CROSSBOW本体は別途お買い求めください。
クリア/グレー調光(度なし) \12,960

GOODMAN・スペシャルレンズ価格表(ESS CROSSBOW用)
※このレンズは調光ではございません。オークリーと同じポリカーボネートレンズの、純正ではサポートしていないカラーレンズです。
クリアシルバーミラー \10,800
クリアレッドミラー \10,800
ブルーシルバーミラー \10,800
ブルーレッドミラー \10,800
ライトグレーシルバーミラー \10,800
ライトグレーレッドミラー \10,800
ディープグレーシルバーミラー \10,800
ディープグレーレッドミラー(完売) \10,800
ブルー \7,560
ライトグレー \7,560

調光レンズとはどういったレンズなのか



調光レンズとは紫外線量によりレンズの色濃度が変化し、様々なシチュエーションで適切なレンズの濃度や色に変化してくれることで最適な見え方を提供してくれるレンズです。あらゆる気象条件に対応出来、夜間もそのままかけていることが可能な画期的レンズ。ハロゲン化銀が混合してあり、紫外線に当たるとハロゲンと銀が原子に分解することで着色します。紫外線が弱まってくると、またハロゲンと銀が結合し、ハロゲン化銀の分子になり、色が抜けます。こういった化学変化を利用し作成されたものが調光レンズです。簡単に申し上げればフィルムの感光材のようなものです。金栄堂では通常のメガネに合わせた調光レンズ、そしてそれだけでなくカーブの強いメガネやサングラスに合う調光レンズも作成できます。スポーツカーブサングラスのほとんどが製作可能です。昼夜、気象条件を問わずずっとかけっぱなしで、かつ眼を保護できる調光レンズ、どうぞよろしくお願いいたします!


GOODMAN LENSとは?




EU基準のプリズムチェックに準拠し、素材は比類なき強度を誇るポリカーボネートを使用。
通常カーブレンズで起こる視線の開きを矯正し、有害な紫外線をしっかりカット。
それだけにはとどまらず、調光という紫外線量によってレンズの色濃度が適度に変化し
感じる光は常に一定の明るさを保つことが出来ます。
カット済みレンズのため、レンズのみのご購入も出来る新しいスタイルを提案する
新レンズレーベルGOODMAN LENS MANUFACTURE。

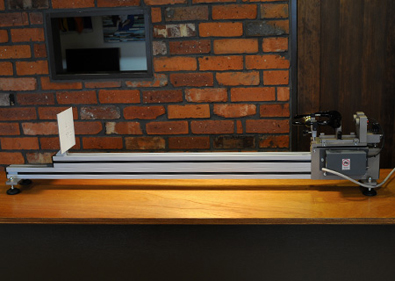

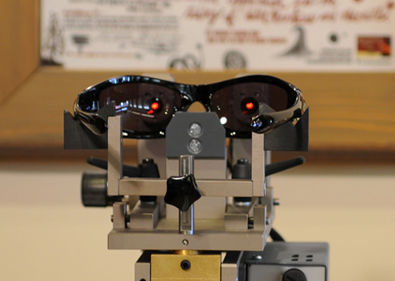

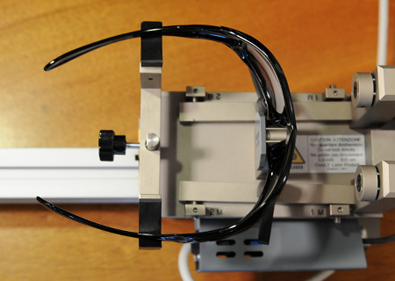

GOODMAN LENSはEU規格のプリズムチェックに準拠し、検査後出荷されます。いわゆる「プリズムチェック」とは、カーブレンズで起こる視線の開きをレンズ的に矯正しているのですが、フレームにレンズをフィットさせた後、ズレていないかを確認する検査です。 検査装置は上記のようなものを使用します。日本に数台しかありません。画像の右側から光線を出し、左のパネルにどの位置で光が到達するかをチェックします。その光軸の中に画像右のように実際に顔にかかる位置でアイウェアをセットします。

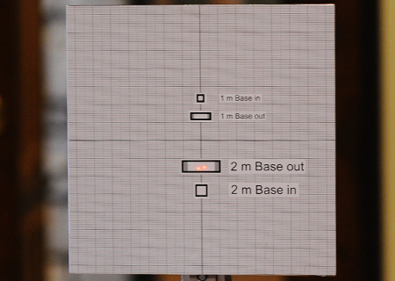

上記の画像のように四角の範囲内に2点(右・左)に入れば概ね合格です。このプリズムチェックが視度のズレになり、この範囲内に収まっているのはしっかり補正がかけられているということです。
*ずれた量を計測する方式なので、2点の範囲を測定
この検査において見事な成績を納めたGOODMAN調光レンズ。GOODMAN LENSもフレームごとにジグつくりすることで非常に高い性能を実現しています。


実際のGOODMAN LENS(ESS CROSSBOW用)偏光調光の色の変化
※実際のカラーを見ていただくために変化画像に関してはサイズ以外の画像処理は行っておりません

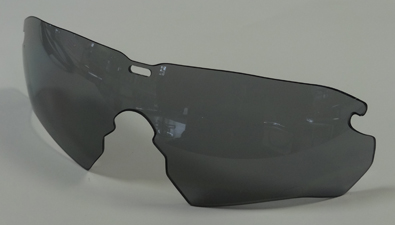

CROSSBOW用偏光調光グレーレンズ
\15,120
可視光線透過率35~15%まで変化。

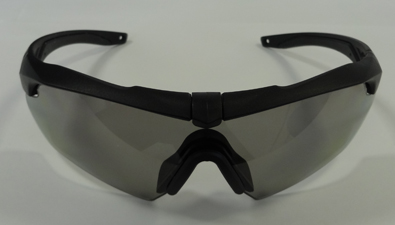

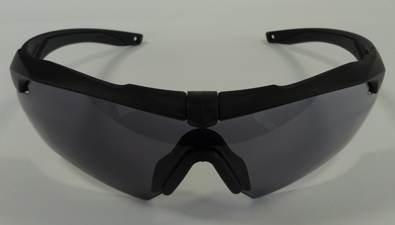

変化前の状態↓ 変化後の状態(外に出て30秒後)↓

GOODMAN偏光調光レンズの偏光機能
GOODMAN偏光調光レンズの偏光度は99%となり、しっかり反射光を抑える力を持ちます。
実際の見え方をご覧いただくためにサイズ以外の画像処理は行っておりません。

裸眼の状態 GOODMAN偏光調光レンズを通した見え方


実際のGOODMAN LENS(ESS CROSS BOW用)の色の変化とバリエーション
※実際のカラーを見ていただくために変化画像に関してはサイズ以外の画像処理は行っておりません



ESS CROSSBOW用クリアグレー調光レンズ \12,960
可視光線透過率84~22%まで変化。

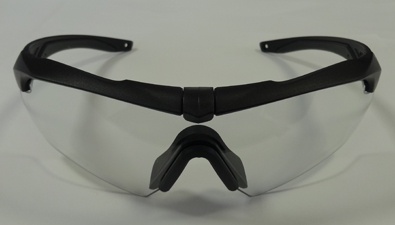

変化前の状態↓ 変化後の状態(外に出て30秒後)↓


GOODMAN LENS(ESS CROSSBOW用)スペシャルミラーレンズバリエーション
※このレンズは調光ではございません。ESSと同じポリカーボネートレンズの、純正ではサポートしていないカラーレンズです。

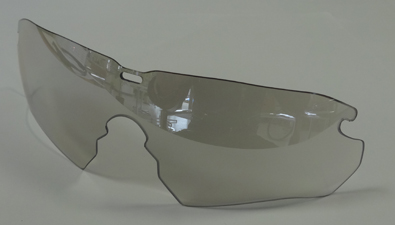

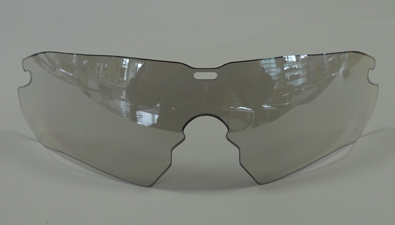

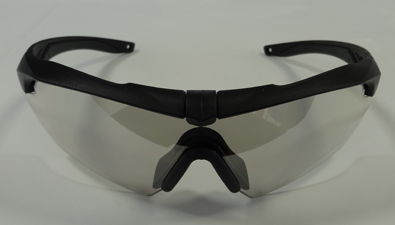

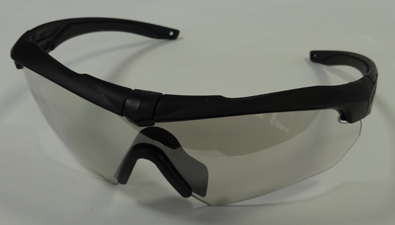

 ESS CROSSBOW用クリアシルバーミラー \10,800
※本体は付属いたしません。レンズのみの価格となります。

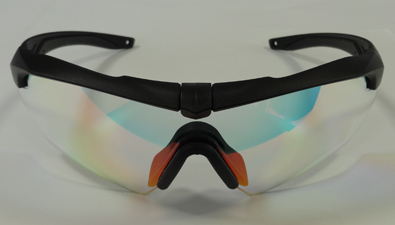

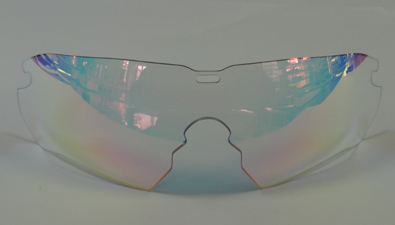

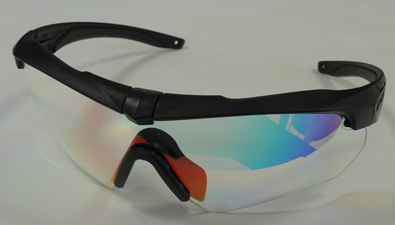

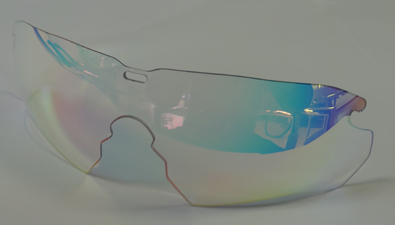

ESS CROSSBOW用クリアレッドミラー \10,800
※本体は付属いたしません。レンズのみの価格となります。

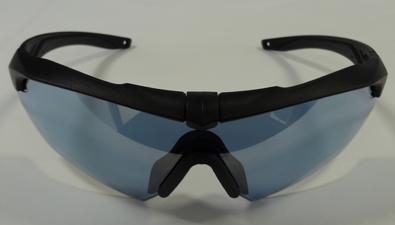

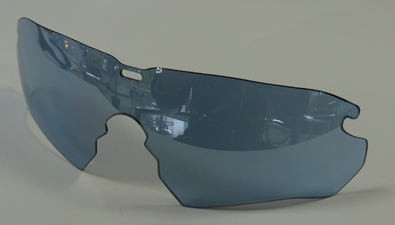

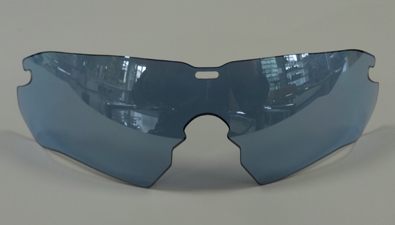

ESS CROSSBOW用ブルーシルバーミラー \10,800
※本体は付属いたしません。レンズのみの価格となります。

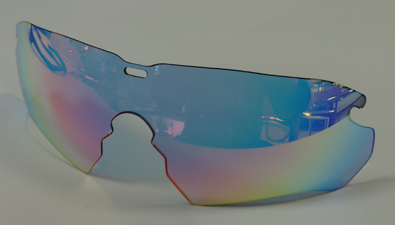

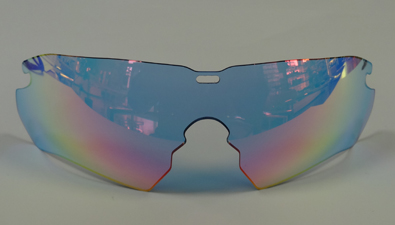

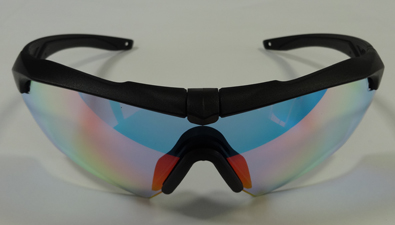

ESS CROSSBOW用ブルーレッドミラー \10,800
※本体は付属いたしません。レンズのみの価格となります。

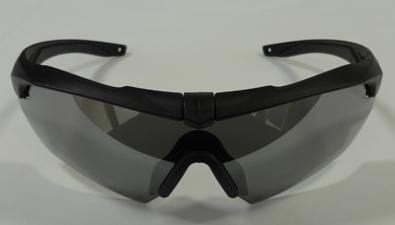

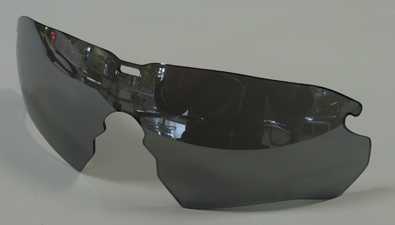

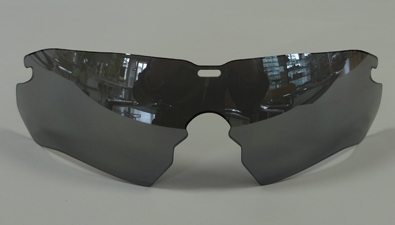

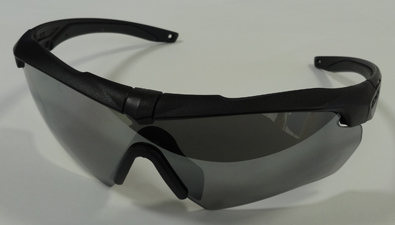

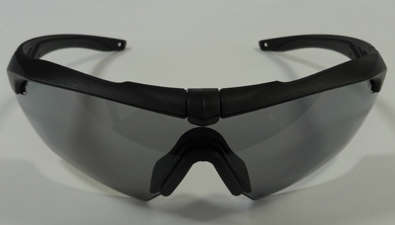

ESS CROSSBOW用ライトグレーシルバーミラー \10,800
※本体は付属いたしません。レンズのみの価格となります。

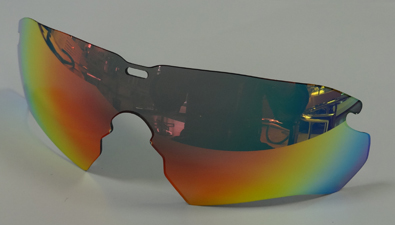

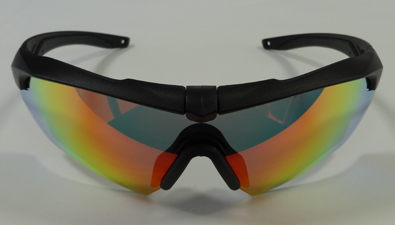

ESS CROSSBOW用ライトグレーレッドミラー \10,800
※本体は付属いたしません。レンズのみの価格となります。

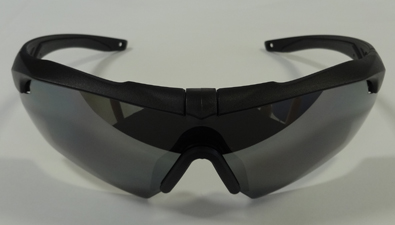

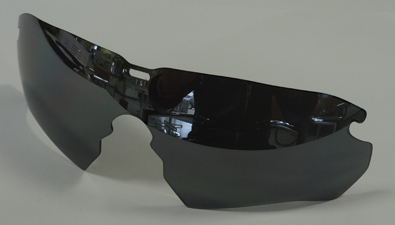

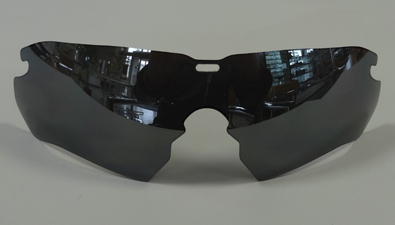

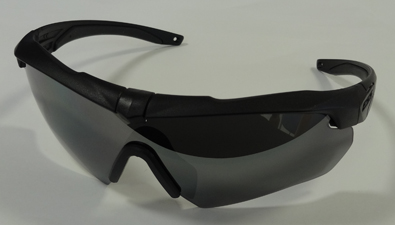

ESS CROSSBOW用ディープグレーシルバーミラー \10,800
※本体は付属いたしません。レンズのみの価格となります。

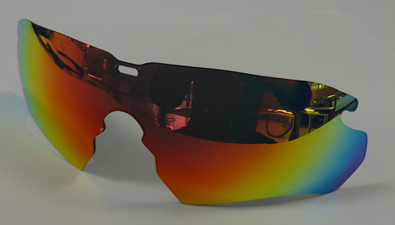

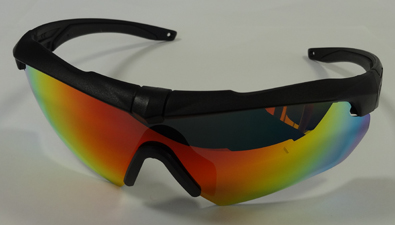

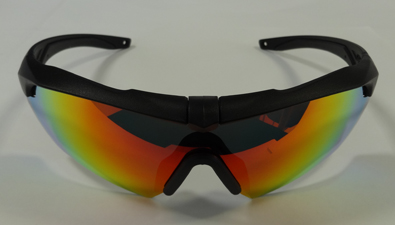

ESS CROSSBOW用ディープグレーレッドミラー \10,800(完売)
※本体は付属いたしません。レンズのみの価格となります。


GOODMAN LENS(ESS CROSSBOW用)カラーレンズバリエーション
※このレンズは調光ではございません。ESSと同じポリカーボネートレンズの、純正ではサポートしていないカラーレンズです。

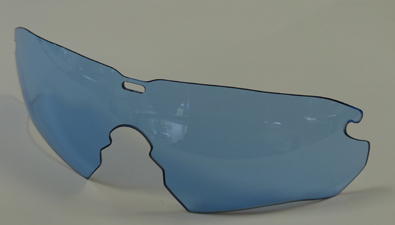

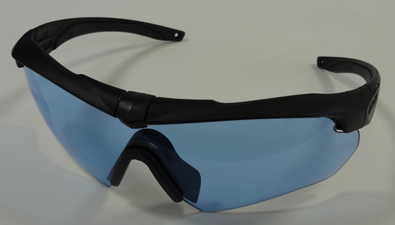

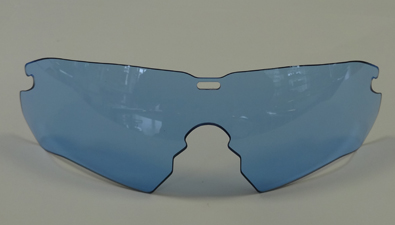

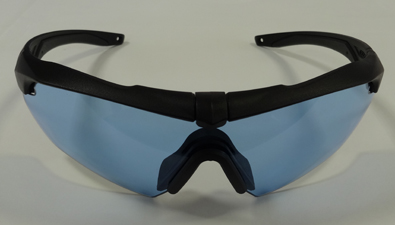

 ESS CROSSBOW用ブルー \7,560
※本体は付属いたしません。レンズのみの価格となります。

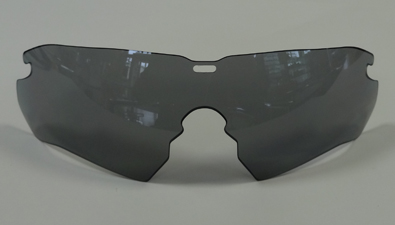

 ESS CROSSBOW用ライトグレー \7,560
※本体は付属いたしません。レンズのみの価格となります。



ESS EYEWEAR
世界最強アイプロテクトギア




世界で爆発する紛争、自然災害、大事故。それらがもたらす想像を絶した過酷な状況に、命をかけて立ち向かう者たちの目を守り続けるESS。彼らが絶対的信頼を寄せるESSとは、単なるアイグラス(眼鏡)というカテゴリーを超越した、世界最強のプロテクトギア。金栄堂はESSの正規取扱店です。




世界中のプロフェッショナルの目を守る。本物は一つだけ
本物を愛し、本物を使う



ESS(Eye Safety Systems,Inc.)はアメリカ・サンバレー(アイダホ)に本部を置き、OAKLEY(オークリー社)のミリタリー部門として、軍隊、特殊部隊、警察、ファイアー、レスキューのために、革新的な技術でアイウェア製造に特化することによって、アイプロテクションンのエキスパートとして世界に知られるようになりました。現在では120か国以上の国々で製品の品質と価値が認められ使用されており、米国防総省から戦闘用アイプロテクションと認定されています。

革新的なアイデアと特許を取ったデザインで、アイプロテクトの他のメーカーとは異なった製品力を誇っています。開発チームは兵士とのコンタクトを通じて、実際身に着ける人の特殊な要求に応えながら製品をデザインしています。
戦地での使用を通して、顧客に「最高で最も進歩したアイプロテクトの可能性」を目標に製品開発に取り組んでおり、アメリカ軍に正式採用されています。
我々の献身的管理・デザインと営業部隊の中心は最も高い優良商品を我々の顧客に提供することになっています。そして、彼らの特定のニーズに合わせ、他のいかなるアイウェア会社より顧客ニーズを反映しております。

ESSアイウェアは米国製造されて、妥協しない完ぺきな品質管理によって最良の製品を提供しております。製造の欠陥に対しての返品率は1年で0.05%です。
ESS製品開発チームは、市場で最も先進の製品を設計して、改善することに絶えず取り組んでいます。電池式ファン(ESS TurboFan Series)と可調換気システム(ESS Advancer V12)によるアイウェアまで、ESSは製品革新においてライバルがおりません。有害なUV A/UV B光線からの100%保護、型成型によるレンズ設計は一切の歪みがなく、最上級のレンズコーティング("FLOW-COATED"LENS)はクリアーな視界と防曇性を確実なものとします。そして過酷な現場で必要とするレンズの耐久性は10mの距離からの散弾銃の衝撃にも耐える強度を誇ります。


我々の任務
戦場から火地面まで、我々の激励は、世界中で自由と公安の擁護者を保護するために、情熱を注ぎます。目を保護することの革新的なデザイン、製品改良に焦点を絞って、ESSはその顧客に利用できる最もすばらしい、最も信頼できるアイプロテクションを約束します。



ESSアイウェアの特徴

比類なき強度。10mの距離で放つショットガンの弾丸を跳ね返すシールド面は、爆風や飛来物から完全に目を守る。2.2~2.8mmの超厚ポリカーボネートレンズを採用。
超高度光学性能。ポリカーボネートを板材から曲げて成型するのではなく、型枠による一括成型によりレンズを造形。これにより、まったく歪のないクリアーな視界像と最高水準の解像度を実現。
曇らない。極限の状況に於かれた者にとって、視界の曇りは致命的な危機に直結する。ESSはフローコーティング技術により、曇りづらいのではなく、曇らない視界を確保する(CROSSBOAのみ)
高品質。低価格。各国主要軍隊、警察、レスキュー隊に圧倒的需要数で正式採用された結果、大量生産によるコストダウン効果が生まれ、この高機能ながら非常に安い価格を可能にした。


ESSが最強アイウェアたる理由



ESS製品は各規格のテストで全て合格しております。
National Stock Numbers(NSN)も全て取得しており、NATOのStock Numbersにも準じております。


ANSI Z87.1-2003+
Impact requirements of US MIL-PRF-31013
US Federal OSHA standards
CE EN 166(F)
US Army,USMC,& UK MOD Authorized
ESS Eye Safety Systems Inc


ESS社のゴーグル及びサングラスのレンズは、アメリカの工業・軍事の耐衝撃規格テスト(NATIC)において、ハイレベルな成績で全てをクリアしているので、最上級の安全性能を誇っております。強度に関しては、10Mの距離で6発のショットガンの弾丸による貫通テストの結果、弾丸を貫通させない程の強度を誇ります。ESSの使用状況は、世界85カ国以上の軍・警察・消防等あらゆる分野にて、普段から着用する標準的なゴーグルとして使用されています。2007年1月よりOAKLEY(オークリー社)と合併し、オークリー社の完全なるミリタリー部門として技術提供を受けております。






Remington 12-gauge Shotgunにより、10メートルの距離で行った射撃テストの結果です。

注意:ショットガンによる衝撃テストはレンズ強度の表現方法として行ったものであり、
また、テスト環境の特別な設備により実行されたものです。
大怪我をする恐れがありますので、絶対に真似しないでください。





製品スペック
ゴーグルタイプ
通常のポリカーボネイトは平らな板状の素材を曲げて作っておりますが、ESS社の技術は、型成型によりレンズの湾曲を作っているので、歪みのないレンズは均一な視界を確保できます! 2.4mm(NVG シリーズは2.8mm)ポリカーボネイト製ハイインパクトレジスト(耐高衝撃)レンズ、米国工業規格 ANSI Z87.1-2003 軍事規格 MIL-V-43511Cをクリア、100%紫外線カット(UAV/UVB)


ICE 3/CROSSBOW
2.4mmポリカーボネイト製ハイインパクトレジスト(耐高衝撃)レンズ、米国工業規格 ANSI Z87.1-2003  軍事規格 MIL-V-31013をクリア、100%紫外線カット(UAV/UVB)


サングラスタイプ
2.4/2.2/2.1mmポリカーボネイド製ハイインパクトレジスト(耐高衝撃)レンズ100%紫外線カット(UAV/UVB)


種類
シングル“フローコート”レンズ、シングル“ディップコート”レンズ、レーザープロテクティブレンズの3種類がございます。


カラー
商品種類によりまして、クリアー、スモーク(カラーサングラスと同様の効果)グレー、イエロー、ローズカッパー、偏光スモーク、レーザープロダクト(レーザー光線の直視による眼球網膜に対しての負担を軽減するレンズ)の6種類ございます。


ESSのレンズ光学技術

分光力
ANSI Z87.1 光学テスト #7.4.3.2

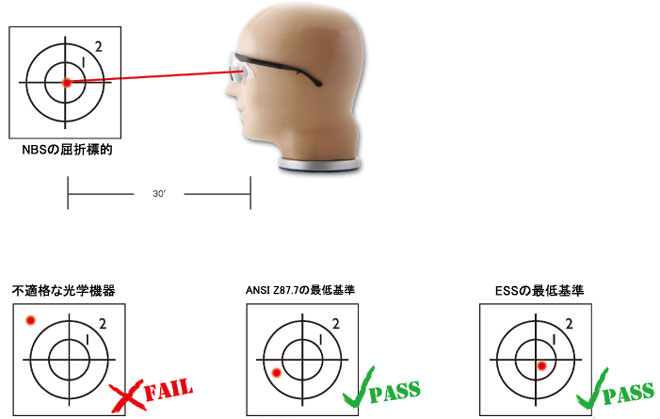

光学屈折力とはレンズを通して如何に光線が屈曲するかえを測定するものです。極端な屈折の効果は、レンズを通して物体を見るときに実際そこにあるべきところにないのです。又、テストはレンズの左右側面の屈折不均衡を測定します。それは均衡がとれていないレンズで起きた偽りの複視を無くそうとする働きで眼球疲労を起こすからです。レーザー設備は、NBSの標的から30フィートに設定さて、それぞれのレンズを通して標的に発射されます。光学機器が良ければ良いほどレーザー光線の屈折が少ないことが判明します。屈折が起きないレンズは、レーザー光線の進路が直接NBSの標的の中心に継続して当たる事を可能にします。歪曲をもたらす屈折の量を見る時は、30フィートより長い距離で見ることが重要です。

屈折力
ANSI Z87.1 光学テスト#7.4.3.2

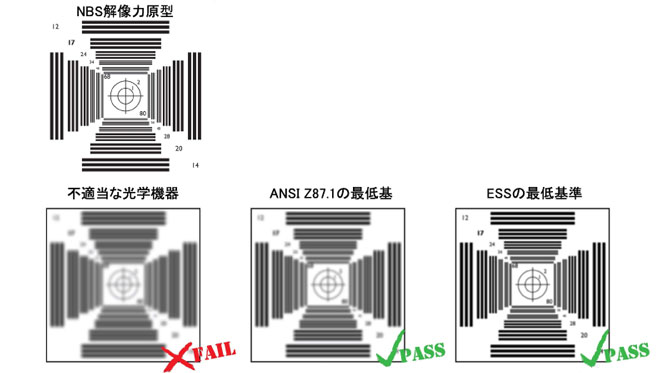

レンズ屈折力は、多くの人が歪曲あるいは不透明の基準として言及します。ANSIの屈折力検査必要条件は、安全なレンズでの妥当な屈折量です。NBSの解像力原型の線は、レンズの特徴を測定するために使用されます。ESSのレンズは、ANSI Z87.1の屈折力最低基準よりも性能が高めのレベルにあるので、ESSのレンズを通して対物がより一層鮮明に見える理由です。



LENS COATINGS レンズコーティング

レンズ素材の基本
様々なタイプのメガネに使用される素材には多くの種類がある中、最も一般的なのはガラスとポリカーボネートです。ガラスは堅い素材で傷に強いのですが、衝撃で粉々になってしまいます。そのため、ガラスは一般用のメガネに使用されますが、弾道メガネ用の素材には適していません。それとは対象的に、ポリカーボネートは柔らかく、傷には弱いものの、耐衝撃性に優れたレンズ素材です。幸いなことに、ポリカーボネートレンズの外側に保護コーティングを施し、弾道に対する耐衝撃性を維持しつつ耐傷性を高めることができます。このため、ポリカーボネートはメガネ用に設計された耐衝撃性の高いレンズの中で、現在最も一般的に使用される素材となっています。


レンズのコーティング
弾道ポリカーボネートレンズが現場で機能するよう、保護コーティングを施して主要な懸念事項2点(レンズの傷と曇り)に備える必要があります。耐傷“ハード”コーティングはポリシロキサンをベースとしたコーティングで、擦り傷を防止します。通常、防曇コーティングには外気水分の凝固を防ぐ親水性ポリマーを使用しています。これら両コーティングは液体ベースで、適用後に永久的な透明コーティングとなります。


レンズタイプ

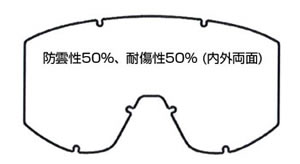

シングル “ディップコート” レンズ
手順:シングルレンズを耐傷性50% 防曇性のソリューションに浸し、レンズ両面を均等にコーティングする。
長所:シングルレンズは最高レベルのクリアな視界を提供。製造的な点では簡単で最も安価な手順。
短所:耐傷と防曇の両コーティングを混合することでレンズ両面にある程度両方の効果は出るものの、最終的には妥協したもので、防曇性と耐傷性の効果は半分程度。

製品例:Advancer-V12、FlyBy、CDI、CDI Max、ICE3、ICE3 NARO

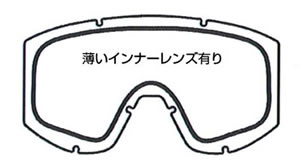

デュアルサーマル・レンズ
手順:薄くて柔らかい防雲性レンズをシングルディップコートレンズの内側に密着させ、レンズ間に空気の断熱バリアを作り出す。
長所:サーマルレンズは、特に寒中において防曇性に優れている。デュアルレンズは一段と高い保護をもたらす。
短所:デュアルサーマル・レンズは高価。視界が影響を受けることになり、これらのレンズはANSI Z87.Iのオプティカル要件をパスしない可能性がある。レンズ間に光反射が見られる場合がある。密閉されたレンズの中に水分が入った場合は交換が必要。内側のレンズは柔らかく、傷に弱い。※現在ESSは、下記のシングルフロートコートレンズに切り替わり、サーマルレンズは廃盤となりました。

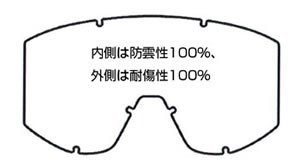

シングル “フローコート” レンズ
手順:これは現在可能な手順の中で最も高度なもの。シングルレンズの外側に耐傷性100% のハードコートを、内側に防曇性100% のコーティングを施す。
長所:シングルレンズは最高レベルのクリアな視界を提供。レンズの外側(傷が発生するのはこちら側)には最高の耐傷性、そしてレンズの内側(曇りが発生するのはこちら側)には最高の防曇性、という「両方に最高の効果」をもたらす。短所:製造は一段と難しい。レンズ内側は不適切な取り扱いによって傷がつく。
製品例:Crossbow、TurboFan SERIES、Profile、Striker SERIES、Tactical SERIES


ESS レンズ概要
ESSレンズは、最高レベルのパフォーマンスと安全性を提供するよう製造されています。 2.8 mm までの厚さで、ESSゴーグルレンズは世界の中でも最も厚く、ANSI Z87.I+の要件をはるかに凌ぎ、米軍のMIL-DTL-43511D仕様を超えた最大限の耐衝撃性を誇ります。 すべてのESSレンズは、視界の歪みがなく、UVA/UVB100%保護として最適化された高品質で光学的に正確なポリカーボネートから作られています。現在ESSゴーグルレンズにはClearZone™フローコート処理を採用しています。この処理は、レンズ外側への耐傷性とレンズ内側への防曇性を最大限に発揮するよう設計され、業界で最も高度なレンズコーティングプロセスです。その結果、現在の市場において最高レベルの耐弾道衝撃、クリアな視界、防曇性、耐傷性を実現しています。




ESSのアイウェアは様々な方法で度付きにしたりレンズのカスタムをすることが可能です。CROSSBOWなどは専用のRXインサートシステム、CDIは自由に偏光や調光レンズをお入れできるCDI RXアダプター、FLYBYにはダイレクトに度付きレンズインサートなど様々な状況を考えて自由にカスタムが可能です。当店独自の度数変換と作成を行うことで快適な視界を得ることが出来ます。

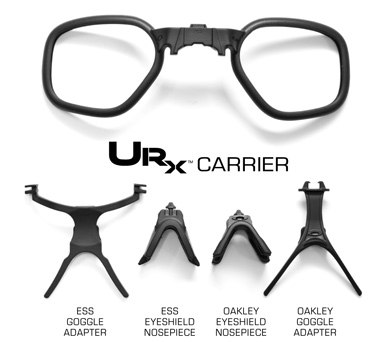

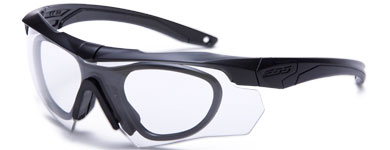

■CROSSBOW/ICE 専用インナークリップ

U-Rx Insert(Universal RX System)
CROSSBOW、ICE専用アダプター

価格\7,452(クリップのみ)





 ESS並びにOAKLEYに交換できる最初のRxキャリアです。多数のESS製品に合致するだけではなく、オークリー製品とも互換性を持っています。
※このU-RXアダプターの度付きは
ベーシックレンズにて対応いたします

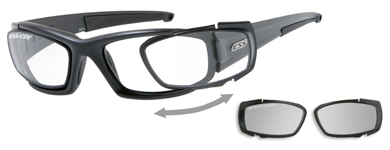

■CDI専用RXクリップ

CDI Rx Insert
価格\5,292(クリップのみ)


度付レンズにするためのCDI用サングラスフレームパーツです。(
※このCDI-RXアダプターの度付きは
スポーツレンズにて対応いたします


■金栄堂オリジナルスポーツレンズ
■SP01 ■SP03 ■SP04 ■SP05
製作範囲:+2.00~-4.00まで 製作範囲:+4.00~-6.00まで 製作範囲:+4.00~-8.00まで 製作範囲:~-11.00まで
フレームカーブとレンズカーブが異なり、レンズが前面に出てまいります。
強度でもレンズカーブの強いサングラスを
度付きに出来る!
自分流のカラーでオリジナルサングラスを
作ることが出来る!
スポーツメガネ・スポーツサングラス欲しいと思っても購入できなかった方も多いはず。金栄堂のオリジナルスポーツレンズは製作範囲がひろいので度数の強い方でもおつくりすることが出来ます。また、超薄型のレンズも取り揃えておりますので厚みも抑えることが出来ます。 こんなレンズカラーでサングラスを作りたい!そう思ったことはありませんか?金栄堂のオリジナルスポーツレンズなら自分の好みに合わせて自由なカラーでお作りすることが可能です。もちろんミラーコートやカーブの強いレンズにも対応します。自分だけのサングラスを作る。考えただけでもわくわくしてきませんか?
■オリジナルスポーツレンズRX加工

通常ではかなわなかった形状のサングラスも特殊加工方法により、レンズ部分を度つきにする加工が出来るようになりました!RUDYPROJECTやZerorh+の商品もインナークリップを使わずとも度つきに出来るオリジナルスポーツレンズRX加工。これにより広い視野と鮮明な視界を得ることが出来ます。
(RUDYPROJECT RYDONや通常のオリジナルスポーツレンズでは対応出来なかったモデルに対しての独自の加工方法です。RX加工が適用となる商品に関しましてはお問い合わせくださいませ)

オリジナルスポーツレンズRX加工


各度数によるレンズ厚比較見本(1.6薄型素材レンズの場合)
-1.00 -2.00 -3.00 -4.00 -5.00 -6.00
金栄堂ではそのサングラスのカーブに合わせて元のサングラスイメージを崩すことなく作成いたします!
■1カーブ ■4.75カーブ
■6カーブ ■8カーブ
■度つきカーブレンズについて■

■金栄堂レンズバリエーション
■偏光レンズ各種 ■調光レンズ各種 ■NXTレンズ

金栄堂オリジナルケース

セミハードラージ セミハード大 セミハード小
THUMPセミハード ハードケース ハードケーススクエア

サングラス、もしくはフレームご購入の方に当店オリジナルセミハードケースをお付けさせていただきます。
ベルトを通して腰に固定できます。(サイズによって合うケースをご用意させていただきます)
  ※ケースのみご希望の方は\1,080にてお分けしております。(ハードケースは\1,620)

■金栄堂オリジナルケース一覧
